RF-F-20W, RF-F-80W, RF-F-100W, RF-F-15W, RF-F-F-200W
RAYFINE TECH
845611
Ray Fine JPT MOPA M7 20W 80W 100W 150W 200W Galvo Faserlasermarkierungs -Gravur -Schneidmaschine
Spezieller Entwurf
1.Auto Focus :
Wenn wir Arbeitsplätze mit unterschiedlicher Höhe markieren, kann der Verschiebungswandler automatisch die Höhe des Werkstücks erfassen.
Dann ist die Maschine alleine im Laserkopf auf und ab.
Sie müssen nicht den Laserkopf von Hand auf und ab bewegen, wenn Sie Werkstücke mit unterschiedlicher Höhe markieren.
2. CYCLOPS -Kamera -Positionssystem:
Wir können in Software über die Kamera ein Werkstück in Software sehen.
Anschließend können wir den Markierungspunkt über die Software auf dem Foto einstellen, dann müssen wir den Arbeitsplatz nicht bewegen, um den Markierungsplatz zu finden.
Das heißt, zeichnen Sie dort, markieren Sie dort
>>> Diese Maschine übernahm JPT M7 20W 80W 100W 150W 200W Mopa Faserlaserquelle.
JPT M7 -Serie Hochleistungs gepulster Faserlaser Nutze der MOPA -Konfiguration (Master of Oscillator Power Amplifier) und zeigt eine hervorragende Laserleistung sowie ein hohes Maß an temporaler Impulsformungsregelbarkeit. Im Vergleich zur Q-Switch-Technologie können die Puls-Wiederholungsfrequenz (PRF) und die Pulsbreite unabhängig in der MOPA-Konfiguration gesteuert werden, indem die unterschiedliche Kombination der oben genannten Parameter angepasst werden kann, kann die Spitzenleistung des Lasers gut aufrechterhalten werden. Und aktivieren Sie JPT-Laser, das für mehr Materialverfahren geeignet ist, die Q-Switch begrenzt haben. Die höhere Ausgangsleistung macht seine Vorteile insbesondere bei den Anträgen von Hign -Geschwindigkeitsmarkierungsanwendungen.
>> M7 -Serienvorteile
Zusätzlich zu den Vorteilen der M6+ -Serie hat M7 die Vorteile des ersten verfügbaren Impulses, eine breitere Einstellung der Impulsbreite und eine schnellere Reaktion.
Eine ideale Laserquelle für Präzisionsbearbeitung und andere Anwendungen.
Die interne Steuerfunktion der Laserquelle kann die Ausgangslaserleistung sperren, die nicht durch externe Bedingungen gestört wird.
>> Anwendung.
Einstellbare Impulsbreite 5-500 ns, breitere Frequenz 1-4000 kHz. Hoher Impulsenergie 1,5mj. Kann verwendet werden:
+Dünnes Metallschnitt, Schweißen.
+Laser -Derusting.
+Metalloberflächenverarbeitung, Schälenbeschichtung.
+Sribing, Bohrung.
+Oberflächenbehandlung.
+Semi-Leiter- und Elektronikindustrieanwendungen.
+Farbmarkierung auf Edelstahl
Proben der Metalldeopmarkierung, dünner Metallblech und Edelstahlfarbenmarkierung
Ray Fine JPT MOPA M7 20W 80W 100W 150W 200W Galvo Faserlasermarkierungs -Gravur -Schneidmaschine
Spezieller Entwurf
1.Auto Focus :
Wenn wir Arbeitsplätze mit unterschiedlicher Höhe markieren, kann der Verschiebungswandler automatisch die Höhe des Werkstücks erfassen.
Dann ist die Maschine alleine im Laserkopf auf und ab.
Sie müssen nicht den Laserkopf von Hand auf und ab bewegen, wenn Sie Werkstücke mit unterschiedlicher Höhe markieren.
2. CYCLOPS -Kamera -Positionssystem:
Wir können in Software über die Kamera ein Werkstück in Software sehen.
Anschließend können wir den Markierungspunkt über die Software auf dem Foto einstellen, dann müssen wir den Arbeitsplatz nicht bewegen, um den Markierungsplatz zu finden.
Das heißt, zeichnen Sie dort, markieren Sie dort
>>> Diese Maschine übernahm JPT M7 20W 80W 100W 150W 200W Mopa Faserlaserquelle.
JPT M7 -Serie Hochleistungs gepulster Faserlaser Nutze der MOPA -Konfiguration (Master of Oscillator Power Amplifier) und zeigt eine hervorragende Laserleistung sowie ein hohes Maß an temporaler Impulsformungsregelbarkeit. Im Vergleich zur Q-Switch-Technologie können die Puls-Wiederholungsfrequenz (PRF) und die Pulsbreite unabhängig in der MOPA-Konfiguration gesteuert werden, indem die unterschiedliche Kombination der oben genannten Parameter angepasst werden kann, kann die Spitzenleistung des Lasers gut aufrechterhalten werden. Und aktivieren Sie JPT-Laser, das für mehr Materialverfahren geeignet ist, die Q-Switch begrenzt haben. Die höhere Ausgangsleistung macht seine Vorteile insbesondere bei den Anträgen von Hign -Geschwindigkeitsmarkierungsanwendungen.
>> M7 -Serienvorteile
Zusätzlich zu den Vorteilen der M6+ -Serie hat M7 die Vorteile des ersten verfügbaren Impulses, eine breitere Einstellung der Impulsbreite und eine schnellere Reaktion.
Eine ideale Laserquelle für Präzisionsbearbeitung und andere Anwendungen.
Die interne Steuerfunktion der Laserquelle kann die Ausgangslaserleistung sperren, die nicht durch externe Bedingungen gestört wird.
>> Anwendung.
Einstellbare Impulsbreite 5-500 ns, breitere Frequenz 1-4000 kHz. Hoher Impulsenergie 1,5mj. Kann verwendet werden:
+Dünnes Metallschnitt, Schweißen.
+Laser -Derusting.
+Metalloberflächenverarbeitung, Schälenbeschichtung.
+Sribing, Bohrung.
+Oberflächenbehandlung.
+Semi-Leiter- und Elektronikindustrieanwendungen.
+Farbmarkierung auf Edelstahl
Proben der Metalldeopmarkierung, dünner Metallblech und Edelstahlfarbenmarkierung

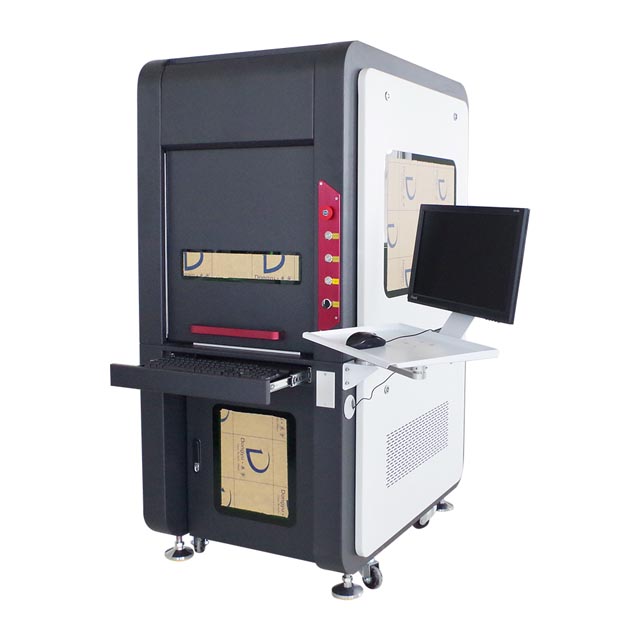

Spezielles Design dieser Faserlasermaschine
-Kunden Voller geschlossener Stil, sicherer
-Erhöhen Sie den Z-Achse-Höhe , 300*300 mm Arbeitsbereich ist Erhältlich. Und auch Rotationsbefestigung kann installiert werden.
-Großartig Fenster zu klar Siehe die Maschine Arbeitsbedingungen
-Auto Focus, was einfacher zu fokussieren ist, sparen Sie Zeit.
Merkmale
1. JPT -MOPA -Laser mit Pulsdauer einstellbar mit der besten Laserstrahlqualität
2 .Klein Größe, ein Einheit Struktur und benutzerfreundlich Betrieb.
3. Doppelte rote Punkte einfacher zu fokussieren.
4. Wartungsfreie und 100 000 Stunden Lange Lebenszeit.
5. Qualität elektrische Teile.
6. Digitales Galvotech -Scan -Kopf der besten Qualität.
7. Echtes EZCAD -Steuerungsprogramm, das mit Win7/Win8/Win10 kompatibel ist

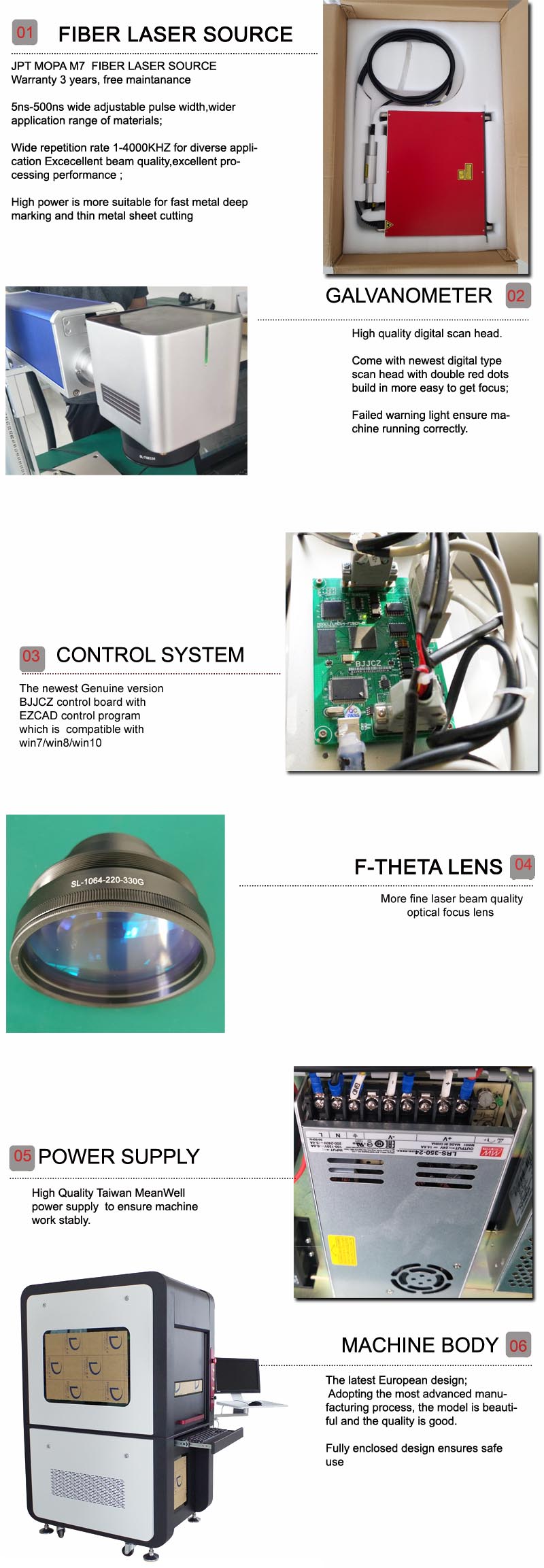

Qualitätsteile dieser Galvo -Faserlasermarkierungsmaschine
1.JPT MOPA M7 Faserlaser
Garantie 3 Jahre, freie Wartung
5NS-500NS breit einstellbarer Impulsbreite, breiterer Anwendungsbereich von Materialien;
Weitweite Wiederholungsrate 1-4000 kHz für vielfältige Qualität der Anwendungsausschüsse, ausgezeichnete Verarbeitungsleistung;
Hohe Leistung eignet sich besser für schnelle Metalltiefe und dünnes Metallblechschnitt
2.Hochwertiger digitaler Scankopf
Mit dem neuesten digitalen Typ -Scan -Kopf mit doppelten roten Punkten ausgestattet, die sich leichter auf den Fokus aufbauen.
Fehlgeschlagene Warnleuchte sicherstellen, dass die Maschine korrekt ausgeführt wird.
3.Controller
Die neueste echte Version BJJCZ Control Board mit dem EZCAD -Steuerungsprogramm, das ist kompatibel mit Win7/Win8/Win10
4. Fokusobjektiv
Hochwertiges F-Theta-Objektiv für Galvo-Faserlaser
Mehr feine Qualitätsqualität und hohe Präzision
5. Stromversorgung
Hochwertiges Taiwan Meanwell Netzteil Um sicherzustellen, dass die Maschine stabil funktioniert.
6. Machine -Körper
Das neueste europäische Design;
Das Modell ist wunderschön und die Qualität ist gut.
Das vollständig geschlossene Design sorgt für eine sichere Verwendung
Spezielles Design dieser Faserlasermaschine
-Kunden Voller geschlossener Stil, sicherer
-Erhöhen Sie den Z-Achse-Höhe , 300*300 mm Arbeitsbereich ist Erhältlich. Und auch Rotationsbefestigung kann installiert werden.
-Großartig Fenster zu klar Siehe die Maschine Arbeitsbedingungen
-Auto Focus, was einfacher zu fokussieren ist, sparen Sie Zeit.
Merkmale
1. JPT -MOPA -Laser mit Pulsdauer einstellbar mit der besten Laserstrahlqualität
2 .Klein Größe, ein Einheit Struktur und benutzerfreundlich Betrieb.
3. Doppelte rote Punkte einfacher zu fokussieren.
4. Wartungsfreie und 100 000 Stunden Lange Lebenszeit.
5. Qualität elektrische Teile.
6. Digitales Galvotech -Scan -Kopf der besten Qualität.
7. Echtes EZCAD -Steuerungsprogramm, das mit Win7/Win8/Win10 kompatibel ist
Qualitätsteile dieser Galvo -Faserlasermarkierungsmaschine
1.JPT MOPA M7 Faserlaser
Garantie 3 Jahre, freie Wartung
5NS-500NS breit einstellbarer Impulsbreite, breiterer Anwendungsbereich von Materialien;
Weitweite Wiederholungsrate 1-4000 kHz für vielfältige Qualität der Anwendungsausschüsse, ausgezeichnete Verarbeitungsleistung;
Hohe Leistung eignet sich besser für schnelle Metalltiefe und dünnes Metallblechschnitt
2.Hochwertiger digitaler Scankopf
Mit dem neuesten digitalen Typ -Scan -Kopf mit doppelten roten Punkten ausgestattet, die sich leichter auf den Fokus aufbauen.
Fehlgeschlagene Warnleuchte sicherstellen, dass die Maschine korrekt ausgeführt wird.
3.Controller
Die neueste echte Version BJJCZ Control Board mit dem EZCAD -Steuerungsprogramm, das ist kompatibel mit Win7/Win8/Win10
4. Fokusobjektiv
Hochwertiges F-Theta-Objektiv für Galvo-Faserlaser
Mehr feine Qualitätsqualität und hohe Präzision
5. Stromversorgung
Hochwertiges Taiwan Meanwell Netzteil Um sicherzustellen, dass die Maschine stabil funktioniert.
6. Machine -Körper
Das neueste europäische Design;
Das Modell ist wunderschön und die Qualität ist gut.
Das vollständig geschlossene Design sorgt für eine sichere Verwendung
Modell | RF-F-20W | RF-F-80W | RF-F-100W | RF-F-150W | RF-F-200w |
Faserlaserquelle JPT -Marke | YDFLP-C-20-M7-S | YDFLP-80W-M7-L1-R | YDFLP-100W-M7+-L1-R | Ydflp-150W-m7-L1 | Ydflp-200 W-M7-L1 |
Leistung Ausgang | > 20 | > 80W | > 100W | > 150W | > 200W |
Lieferkabellänge | 2m | 3m | |||
Strahlqualität M2 | <1,3 | <1,8 | |||
Maximale Impulsenergie | 0,8 mj | 1,5 mj | |||
Hauptsächlich Planke und Steuerung Software | Echtes Ezcad (BJJCZ), das XP Win7 /8/10 unterstützt 32 und 64bit | ||||
Wellenlänge | 1064nm | ||||
Maximale Positionierungsgeschwindigkeit | 8000 mm/s | ||||
Markierung Bereich | 70 × 70 mm,110 × 110 mm,150 × 150 mm,175 × 175 mm,200 × 200 mm,300 × 300 mm (Optional) | ||||
Mindest. Charakter Größe | 0,2 mm | ||||
Vollleistungsfrequenzbereich (KHz) | 25 ~ 4000 kHz | 53 ~ 4000 kHz | 66 ~ 4000 kHz | 120 ~ 4000 kHz | 150 ~ 4000 kHz |
Frequenz einstellbarer Bereich | 1 ~ 4000 kHz | ||||
Pulsdauer | 2 ~ 350ns | 2~ 500 ns | |||
Ausstrahldurchmesser | 7 ±0.5 | 6 ± 0,5 mm | |||
Liefern Stromspannung | AC 110/220 V ± 10%, 50/60 Hz | ||||
Anti-Reflexionsschutz | ja | ||||
Polarisation | Zufällig | ||||
Stromkabelstil | Nach Ihrer Anfrage (asiatisch / europäischer / amerikanischer Standard) | ||||
Fokus | Doppelte rote Punkte Positionierung | ||||
Kühlweg | Luftkühlung | ||||
Betriebs-Temperatur | 0 ~ 40 ℃ | ||||
Paketdimension | 90*77*106 cm | ||||
Packung Bruttogewicht | 130 kg | ||||
FDA /CE -Zertifikat | Zugelassen |
Modell | RF-F-20W | RF-F-80W | RF-F-100W | RF-F-150W | RF-F-200w |
Faserlaserquelle JPT -Marke | YDFLP-C-20-M7-S | YDFLP-80W-M7-L1-R | YDFLP-100W-M7+-L1-R | Ydflp-150W-m7-L1 | Ydflp-200 W-M7-L1 |
Leistung Ausgang | > 20 | > 80W | > 100W | > 150W | > 200W |
Lieferkabellänge | 2m | 3m | |||
Strahlqualität M2 | <1,3 | <1,8 | |||
Maximale Impulsenergie | 0,8 mj | 1,5 mj | |||
Hauptsächlich Planke und Steuerung Software | Echtes Ezcad (BJJCZ), das XP Win7 /8/10 unterstützt 32 und 64bit | ||||
Wellenlänge | 1064nm | ||||
Maximale Positionierungsgeschwindigkeit | 8000 mm/s | ||||
Markierung Bereich | 70 × 70 mm,110 × 110 mm,150 × 150 mm,175 × 175 mm,200 × 200 mm,300 × 300 mm (Optional) | ||||
Mindest. Charakter Größe | 0,2 mm | ||||
Vollleistungsfrequenzbereich (KHz) | 25 ~ 4000 kHz | 53 ~ 4000 kHz | 66 ~ 4000 kHz | 120 ~ 4000 kHz | 150 ~ 4000 kHz |
Frequenz einstellbarer Bereich | 1 ~ 4000 kHz | ||||
Pulsdauer | 2 ~ 350ns | 2~ 500 ns | |||
Ausstrahldurchmesser | 7 ±0.5 | 6 ± 0,5 mm | |||
Liefern Stromspannung | AC 110/220 V ± 10%, 50/60 Hz | ||||
Anti-Reflexionsschutz | ja | ||||
Polarisation | Zufällig | ||||
Stromkabelstil | Nach Ihrer Anfrage (asiatisch / europäischer / amerikanischer Standard) | ||||
Fokus | Doppelte rote Punkte Positionierung | ||||
Kühlweg | Luftkühlung | ||||
Betriebs-Temperatur | 0 ~ 40 ℃ | ||||
Paketdimension | 90*77*106 cm | ||||
Packung Bruttogewicht | 130 kg | ||||
FDA /CE -Zertifikat | Zugelassen |
>> Optionale Teile
Rotationsbefestigung: Wird zur gekrümmten Oberflächenmarkierung verwendet.
2D -Arbeitstabelle:X y -Achse einstellbar Arbeitstabelle kann eine sehr kleine Positionsbewegung erreichen von Arbeitsplätzen über die Arbeitstabelle einstellen. Also, wenn das Werkstück des Werks ist Position braucht sehr kleine Bewegungen, wir müssen den Arbeitsplatz nicht bewegen, nur um den Arbeitstable durch den Griff der X- und Y-Achse anzupassen.

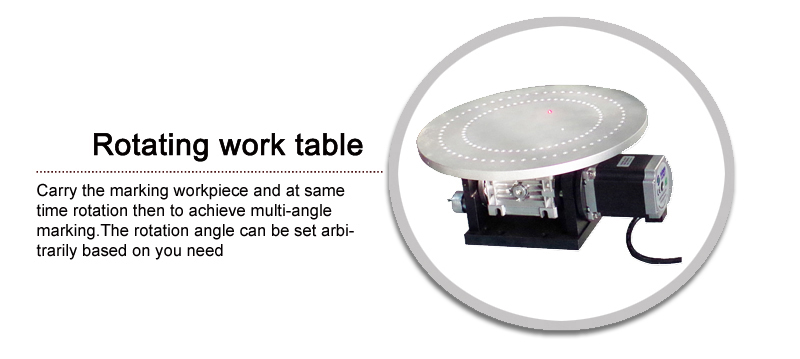

Rotierende Arbeitstabelle:
Tragen Sie das Markierungswerkstück und gleichzeitig Rotation, um eine Mehrwinkelmarkierung zu erreichen. Der Rotationswinkel kann willkürlich auf der Grundlage Ihrer Notwendigkeit eingestellt werden.

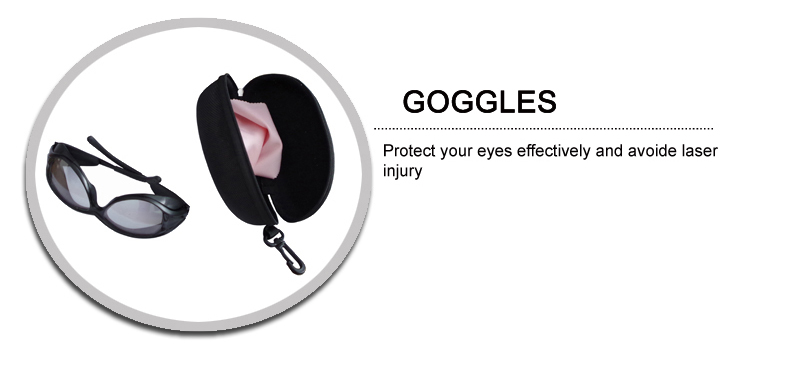

Brille:Absorbiert effektiv Laserlichtwellen und schützt die Augen.
Linse:Arbeitsbereich kann 70x70 mm/110 x 10 mm/150 x 1550 mm betragen 200x200mm/300x300 mm für Optionen.
Wir können Objektive mit unterschiedlicher Größe mit einer Maschine für verschiedene Arbeiten auswählen

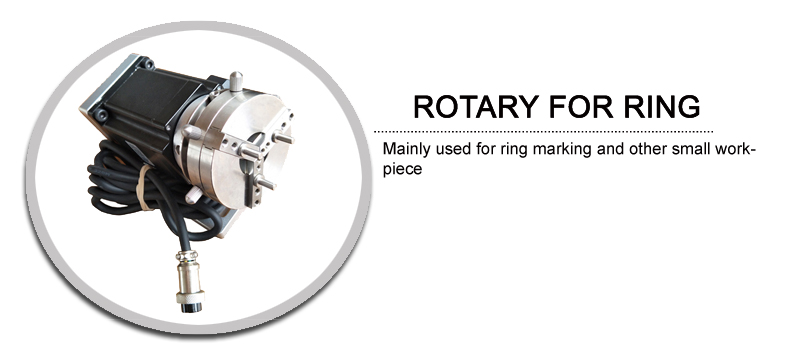

Rotary für rechts:hauptsächlich USD für die Ringmarkierung und das andere kleine Werkstück.

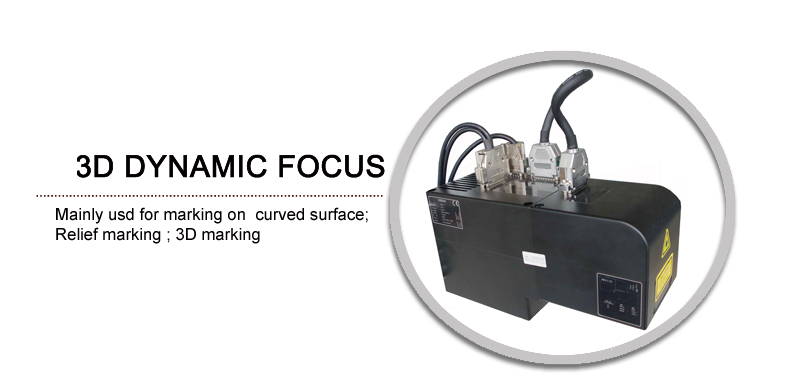

3D -dynamischer Fokus: Hauptsächlich USD für das Markieren auf Krümmte Oberfläche direkt ohne Rotationsbefestigung Hilfe; Metall Reliefmarkierung; 3D -Markierung, tiefe Markierung.
>> Optionale Teile
Rotationsbefestigung: Wird zur gekrümmten Oberflächenmarkierung verwendet.
2D -Arbeitstabelle:X y -Achse einstellbar Arbeitstabelle kann eine sehr kleine Positionsbewegung erreichen von Arbeitsplätzen über die Arbeitstabelle einstellen. Also, wenn das Werkstück des Werks ist Position braucht sehr kleine Bewegungen, wir müssen den Arbeitsplatz nicht bewegen, nur um den Arbeitstable durch den Griff der X- und Y-Achse anzupassen.
Rotierende Arbeitstabelle:
Tragen Sie das Markierungswerkstück und gleichzeitig Rotation, um eine Mehrwinkelmarkierung zu erreichen. Der Rotationswinkel kann willkürlich auf der Grundlage Ihrer Notwendigkeit eingestellt werden.
Brille:Absorbiert effektiv Laserlichtwellen und schützt die Augen.
Linse:Arbeitsbereich kann 70x70 mm/110 x 10 mm/150 x 1550 mm betragen 200x200mm/300x300 mm für Optionen.
Wir können Objektive mit unterschiedlicher Größe mit einer Maschine für verschiedene Arbeiten auswählen
Rotary für rechts:hauptsächlich USD für die Ringmarkierung und das andere kleine Werkstück.
3D -dynamischer Fokus: Hauptsächlich USD für das Markieren auf Krümmte Oberfläche direkt ohne Rotationsbefestigung Hilfe; Metall Reliefmarkierung; 3D -Markierung, tiefe Markierung.
