RF-F-20W, RF-F-30W, RF-F-60W
RAYFINE TECH

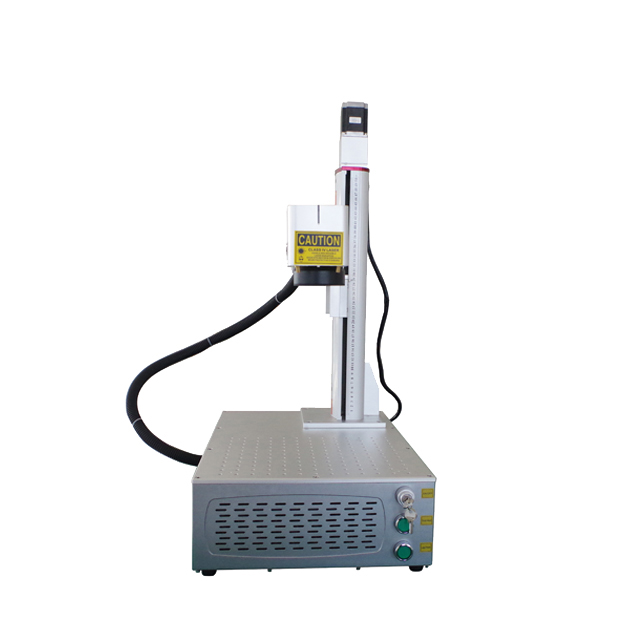

JPT LP 20W 30W 60W tragbarer kompakt Faserlasermarkierungsmaschine mit motorisierter Z -Achse
Pulsed Faser -Laser der JPT -LP -LP -Serie verwenden die MOPA -Konfiguration (Master Oscillator Power Amplifier) und zeigen eine hervorragende Laserleistung sowie eine hohe Ebene der sterblichen Impulsformungsregelbarkeit. Im Vergleich zur Q-Switching-Technologie ist der Faserlaser der LP-Serie flexibler und unterstützt einen größeren Bereich der Frequenzanpassung und eine höhere genaue Kontrolle. Im Vergleich zum Faserlaser der JPT M -Serie nimmt die MOPA -Konfiguration die Impulskompensation an, wodurch minimale Impulse Deformation ermöglicht und daher die Spitzenleistung des Faserlasers höher macht.
JPT LP Faserlaserquelle Anwendungsvorteile:
- Silikon -Tastaturmarkierung
- Metall -Tiefenstich
- Metalloberflächenverarbeitungsmarkierungsgravur
- Hochfrequenzleitungsverarbeitung

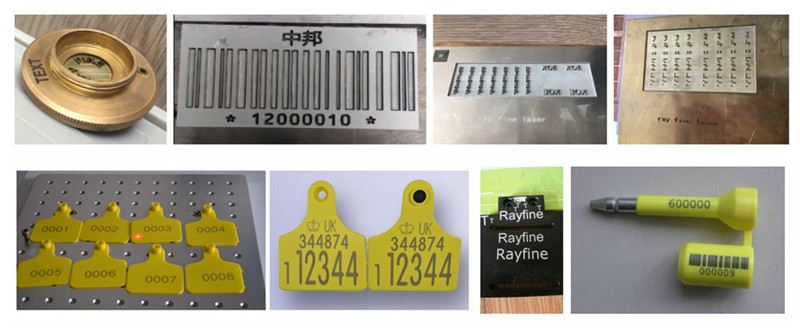

Proben:
JPT LP 20W 30W 60W tragbarer kompakt Faserlasermarkierungsmaschine mit motorisierter Z -Achse
Pulsed Faser -Laser der JPT -LP -LP -Serie verwenden die MOPA -Konfiguration (Master Oscillator Power Amplifier) und zeigen eine hervorragende Laserleistung sowie eine hohe Ebene der sterblichen Impulsformungsregelbarkeit. Im Vergleich zur Q-Switching-Technologie ist der Faserlaser der LP-Serie flexibler und unterstützt einen größeren Bereich der Frequenzanpassung und eine höhere genaue Kontrolle. Im Vergleich zum Faserlaser der JPT M -Serie nimmt die MOPA -Konfiguration die Impulskompensation an, wodurch minimale Impulse Deformation ermöglicht und daher die Spitzenleistung des Faserlasers höher macht.
JPT LP Faserlaserquelle Anwendungsvorteile:
- Silikon -Tastaturmarkierung
- Metall -Tiefenstich
- Metalloberflächenverarbeitungsmarkierungsgravur
- Hochfrequenzleitungsverarbeitung
Proben:
Merkmale:
1. JPT LP MOPA -Laser mit Pulsdauer mit der besten Laserstrahlqualität einstellbar
2.Small Größe, eine Einheitsstruktur und benutzerfreundlicher Betrieb.
3. Doppelte rote Punkte und motorisierte Z -Achse einfacher zu fokussieren.
4. Wartung und 100 000 Stunden lang lebensdauer mit 3 Jahren Garantie
5. Qualitätsqualität.
6. Digitaler Scan Head von bester Qualität.
7. Echtes EZCAD -Steuerungsprogramm, das mit Win7/Win8/Win10 kompatibel ist
Merkmale:
1. JPT LP MOPA -Laser mit Pulsdauer mit der besten Laserstrahlqualität einstellbar
2.Small Größe, eine Einheitsstruktur und benutzerfreundlicher Betrieb.
3. Doppelte rote Punkte und motorisierte Z -Achse einfacher zu fokussieren.
4. Wartung und 100 000 Stunden lang lebensdauer mit 3 Jahren Garantie
5. Qualitätsqualität.
6. Digitaler Scan Head von bester Qualität.
7. Echtes EZCAD -Steuerungsprogramm, das mit Win7/Win8/Win10 kompatibel ist
Modell | RF-F-20W | RF-F-30W | RF-F-30W | RF-F-60W |
Faserlaserquelle (JPT -Marke) | YDFLP-20-LP1+ -S | YDFLP-30-LP1+ -S | YDFLP-30W-LP1+ -L1 | YDFLP-60W-LP1+ -L1 |
Ausgangsleistung | > 20W | > 30W | > 30W | > 60W |
Laserstrahlqualität M2 | <1,3 | <1,3 | <1,8 | <1,8 |
Max Single Impulsenergie | 0,8 mj | 0,8 mj | 1,2mj | 1,2mj |
Volle PowerR -FrequenzAngebot | 25 ~ 400 kHz | 37 ~ 400 kHz | 25 ~ 400 kHz | 50 ~ 400 kHz |
Frequenz einstellbarer Bereich | 1-400 kHz | 1-400 kHz | 1-400 kHz | 1-400 kHz |
Pulsdauer | 200ns | 200ns | 200ns | 200ns |
Mittelwellenlänge | 1064nm | |||
Kühltyp | Luftkühlung | |||
Markierungsbereich | 110*110mm(Optional) | |||
Wie man Fokus bekommt | Doppelte rote Punkte | |||
Einmal markieren tiefe | 0,03-0,08 mm | |||
Markierungsgeschwindigkeit | 8000 mFrau | |||
Genauigkeit wiederholen | <20μrad | |||
Mindest. lineare Breite | 0,01 mm | |||
Mindest. Charaktergröße | 0,2 mm | |||
Versorgungsspannung | AC220/110 V ± 10%50/60 Hz | |||
Steuerungsprogramm | Echtes Ez-Cad(BJJCZ)Kontrollsystem Kompatibel mit Win7/8/10 | |||
Betriebs-Temperatur | 0 ~ 40 ℃ |
Modell | RF-F-20W | RF-F-30W | RF-F-30W | RF-F-60W |
Faserlaserquelle (JPT -Marke) | YDFLP-20-LP1+ -S | YDFLP-30-LP1+ -S | YDFLP-30W-LP1+ -L1 | YDFLP-60W-LP1+ -L1 |
Ausgangsleistung | > 20W | > 30W | > 30W | > 60W |
Laserstrahlqualität M2 | <1,3 | <1,3 | <1,8 | <1,8 |
Max Single Impulsenergie | 0,8 mj | 0,8 mj | 1,2mj | 1,2mj |
Volle PowerR -FrequenzAngebot | 25 ~ 400 kHz | 37 ~ 400 kHz | 25 ~ 400 kHz | 50 ~ 400 kHz |
Frequenz einstellbarer Bereich | 1-400 kHz | 1-400 kHz | 1-400 kHz | 1-400 kHz |
Pulsdauer | 200ns | 200ns | 200ns | 200ns |
Mittelwellenlänge | 1064nm | |||
Kühltyp | Luftkühlung | |||
Markierungsbereich | 110*110mm(Optional) | |||
Wie man Fokus bekommt | Doppelte rote Punkte | |||
Einmal markieren tiefe | 0,03-0,08 mm | |||
Markierungsgeschwindigkeit | 8000 mFrau | |||
Genauigkeit wiederholen | <20μrad | |||
Mindest. lineare Breite | 0,01 mm | |||
Mindest. Charaktergröße | 0,2 mm | |||
Versorgungsspannung | AC220/110 V ± 10%50/60 Hz | |||
Steuerungsprogramm | Echtes Ez-Cad(BJJCZ)Kontrollsystem Kompatibel mit Win7/8/10 | |||
Betriebs-Temperatur | 0 ~ 40 ℃ |

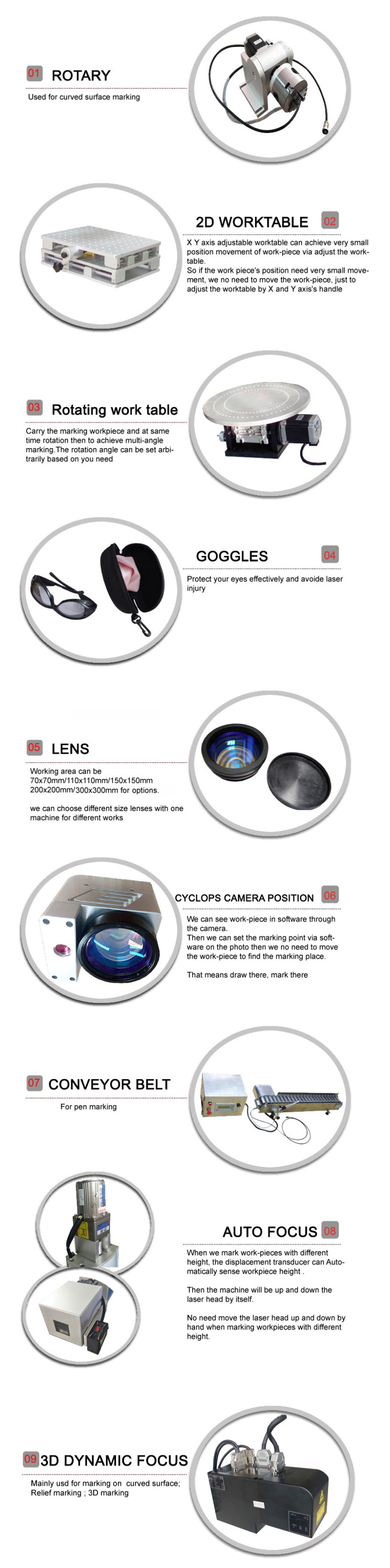

1. Rotary Ratschläge: Wird zur gekrümmten Oberflächenmarkierung verwendet
2. 2D -Arbeitstabelle:
Einstellbare Arbeitstabelle der x y-Achse kann eine sehr kleine Position des Arbeitsplatzes durch Einstellen des Arbeitstats erreichen.
Wenn also die Position des Werkstücks sehr kleine Bewegung benötigt, müssen wir den Arbeitsplatz nicht bewegen, nur um das anzupassen
Arbeitstable nach dem Griff der Achse des X- und Y -Achse
3.Rotierende Arbeitstabelle:Tragen Sie das Markierungswerkstück und zur gleichen Zeitrotation, um die Markierung von mehreren Winkel zu erreichen. Der Rotationswinkel kann willkürlich basierend auf Ihrem Bedarf eingestellt werden
4. Goggles:Schützen Sie Ihre Augen
5.Wens:Die Arbeitskräfte können 70 x 70 mm/110x110 mm/150x150 mm/200x200mm/300 x 300 mm für die Option betragen.
Für verschiedene Arbeiten können wir Linsen in einer Maschine unterschiedliche Größe auswählen.
6. Cyclops Kamera Position:
Wir können in Software über die Kamera ein Werkstück in Software sehen.
Anschließend können wir den Markierungspunkt über die Software auf dem Foto einstellen, dann müssen wir den Arbeitsplatz nicht bewegen, um den Markierungsplatz zu finden.
Das heißt, zeichnen Sie dort, markieren Sie dort
7. Conveyor -Gürtel:Für die Stiftmarkierung
8.Auto Focus:
Wenn wir Arbeitsplätze mit unterschiedlicher Höhe markieren, kann der Verschiebungswandler automatisch die Höhe des Werkstücks erfassen.
Dann ist die Maschine alleine im Laserkopf auf und ab.
Sie müssen nicht den Laserkopf von Hand auf und ab bewegen, wenn Sie Werkstücke mit unterschiedlicher Höhe markieren.
9.3d Dynamischer Fokus:
Hauptsächlich USD für die Markierung auf gekrümmter Oberfläche;
Erleichterung; 3D -Markierung
1. Rotary Ratschläge: Wird zur gekrümmten Oberflächenmarkierung verwendet
2. 2D -Arbeitstabelle:
Einstellbare Arbeitstabelle der x y-Achse kann eine sehr kleine Position des Arbeitsplatzes durch Einstellen des Arbeitstats erreichen.
Wenn also die Position des Werkstücks sehr kleine Bewegung benötigt, müssen wir den Arbeitsplatz nicht bewegen, nur um das anzupassen
Arbeitstable nach dem Griff der Achse des X- und Y -Achse
3.Rotierende Arbeitstabelle:Tragen Sie das Markierungswerkstück und zur gleichen Zeitrotation, um die Markierung von mehreren Winkel zu erreichen. Der Rotationswinkel kann willkürlich basierend auf Ihrem Bedarf eingestellt werden
4. Goggles:Schützen Sie Ihre Augen
5.Wens:Die Arbeitskräfte können 70 x 70 mm/110x110 mm/150x150 mm/200x200mm/300 x 300 mm für die Option betragen.
Für verschiedene Arbeiten können wir Linsen in einer Maschine unterschiedliche Größe auswählen.
6. Cyclops Kamera Position:
Wir können in Software über die Kamera ein Werkstück in Software sehen.
Anschließend können wir den Markierungspunkt über die Software auf dem Foto einstellen, dann müssen wir den Arbeitsplatz nicht bewegen, um den Markierungsplatz zu finden.
Das heißt, zeichnen Sie dort, markieren Sie dort
7. Conveyor -Gürtel:Für die Stiftmarkierung
8.Auto Focus:
Wenn wir Arbeitsplätze mit unterschiedlicher Höhe markieren, kann der Verschiebungswandler automatisch die Höhe des Werkstücks erfassen.
Dann ist die Maschine alleine im Laserkopf auf und ab.
Sie müssen nicht den Laserkopf von Hand auf und ab bewegen, wenn Sie Werkstücke mit unterschiedlicher Höhe markieren.
9.3d Dynamischer Fokus:
Hauptsächlich USD für die Markierung auf gekrümmter Oberfläche;
Erleichterung; 3D -Markierung
